Изотермик Изотермический резервуар Тепловая изоляция

Конструкции тепловой изоляции
изотермических резервуаров

Проектирование. Специальные технические условия. Авторский надзор.



Проектирование конструкций
тепловой изоляции
Авторский надзор
Обследование конструкций ТИ

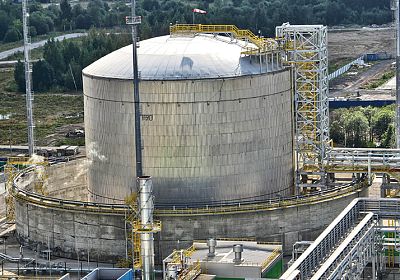

Конструкции тепловой изоляции изотермических резервуаров

Резервуары для хранения сжиженных газов: аммиака, кислорода, этилена, СПГ
Одностенные изотермические резервуары

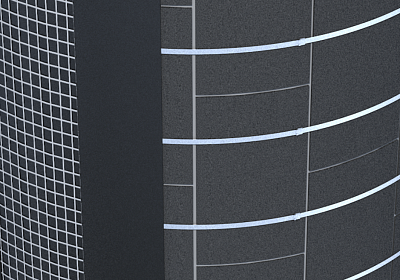

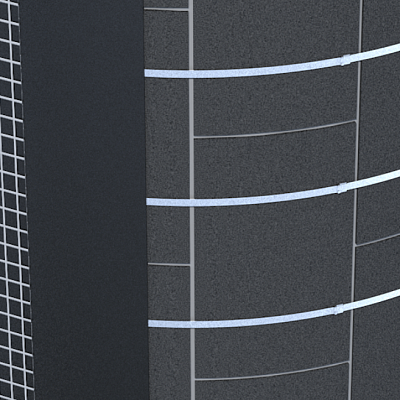

Конструкции тепловой изоляции днища. Конструкции тепловой изоляции стенок и крыши резервуара.

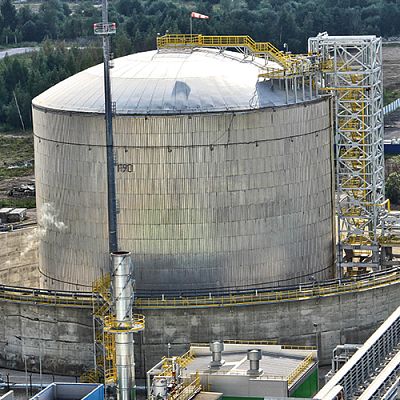

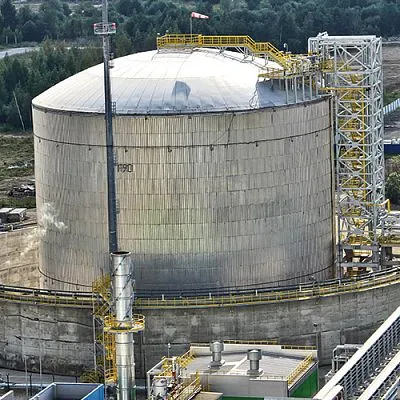

Двустенные резервуары
Резервуары объемом от 3 до 30 тыс. м.куб

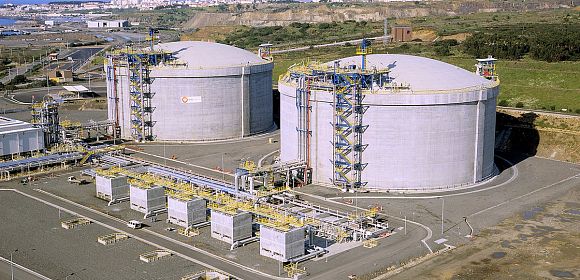

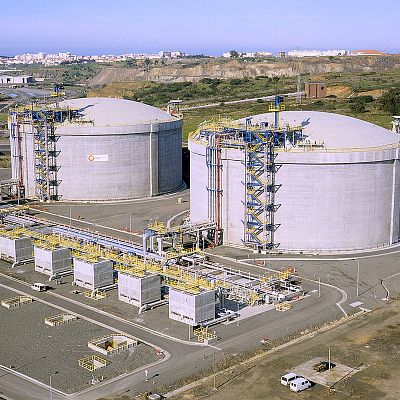

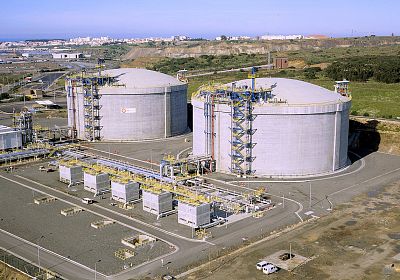

Двустенные резервуары большой емкости
Резервуары объемом от 30 до 160 тыс. м.куб для хранения сжиженных газов, в т.ч СПГ

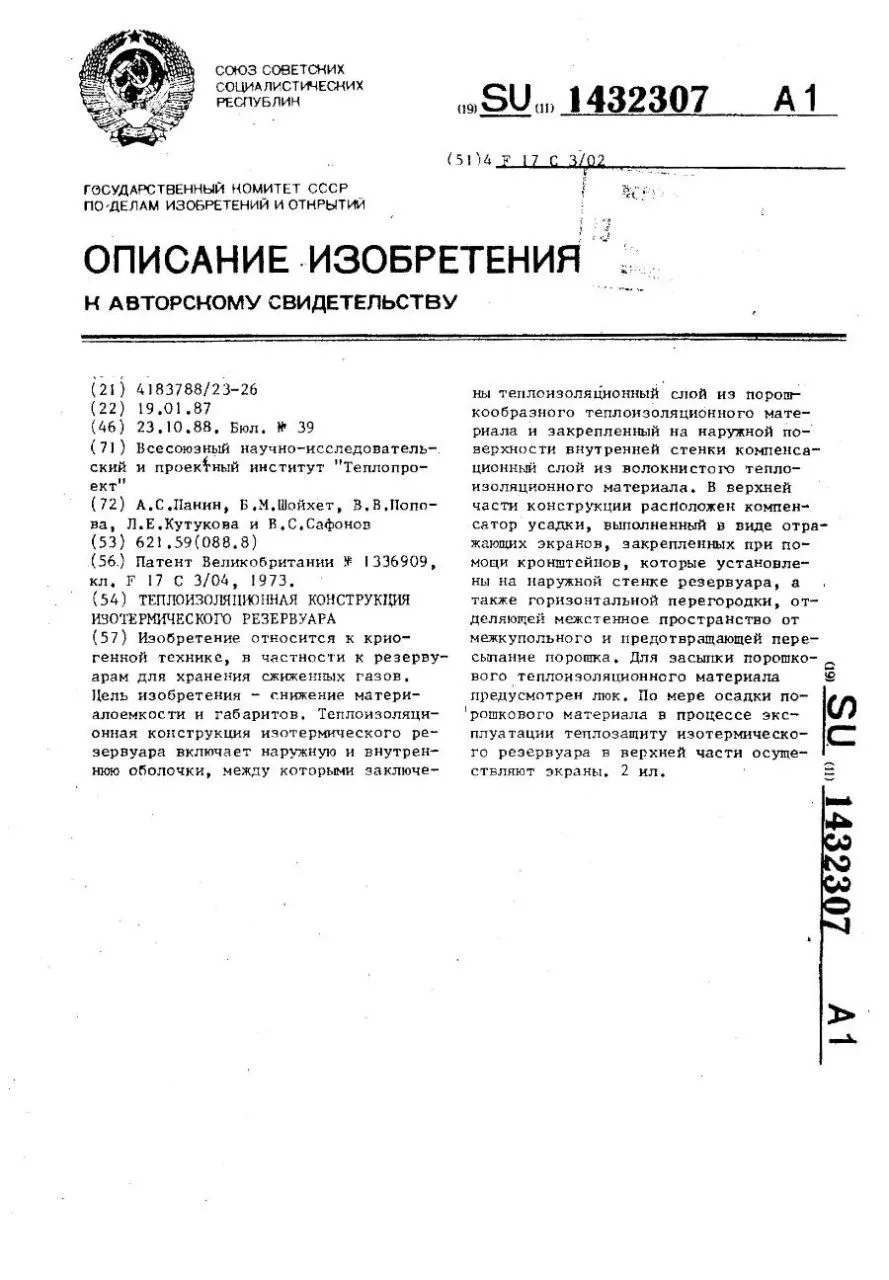

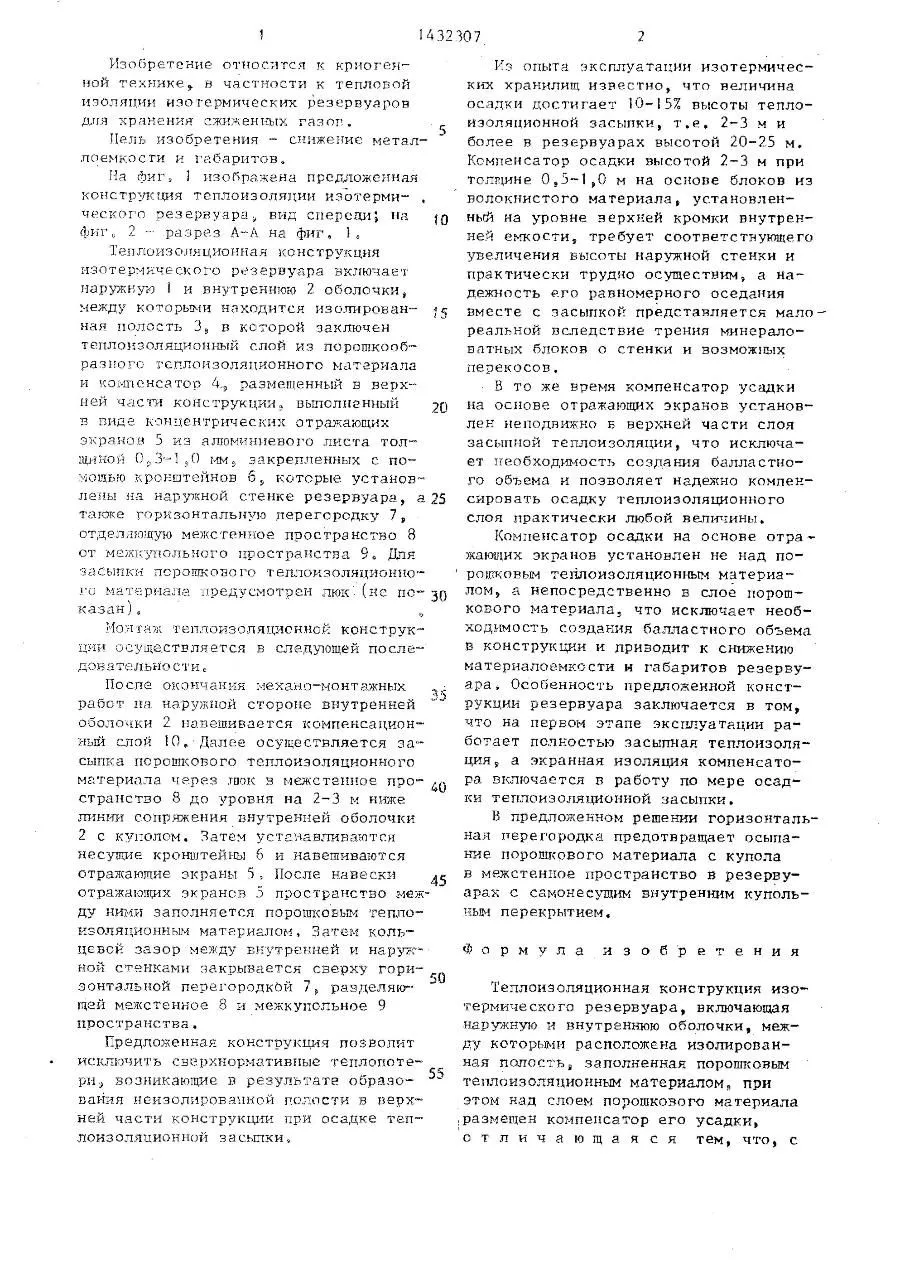

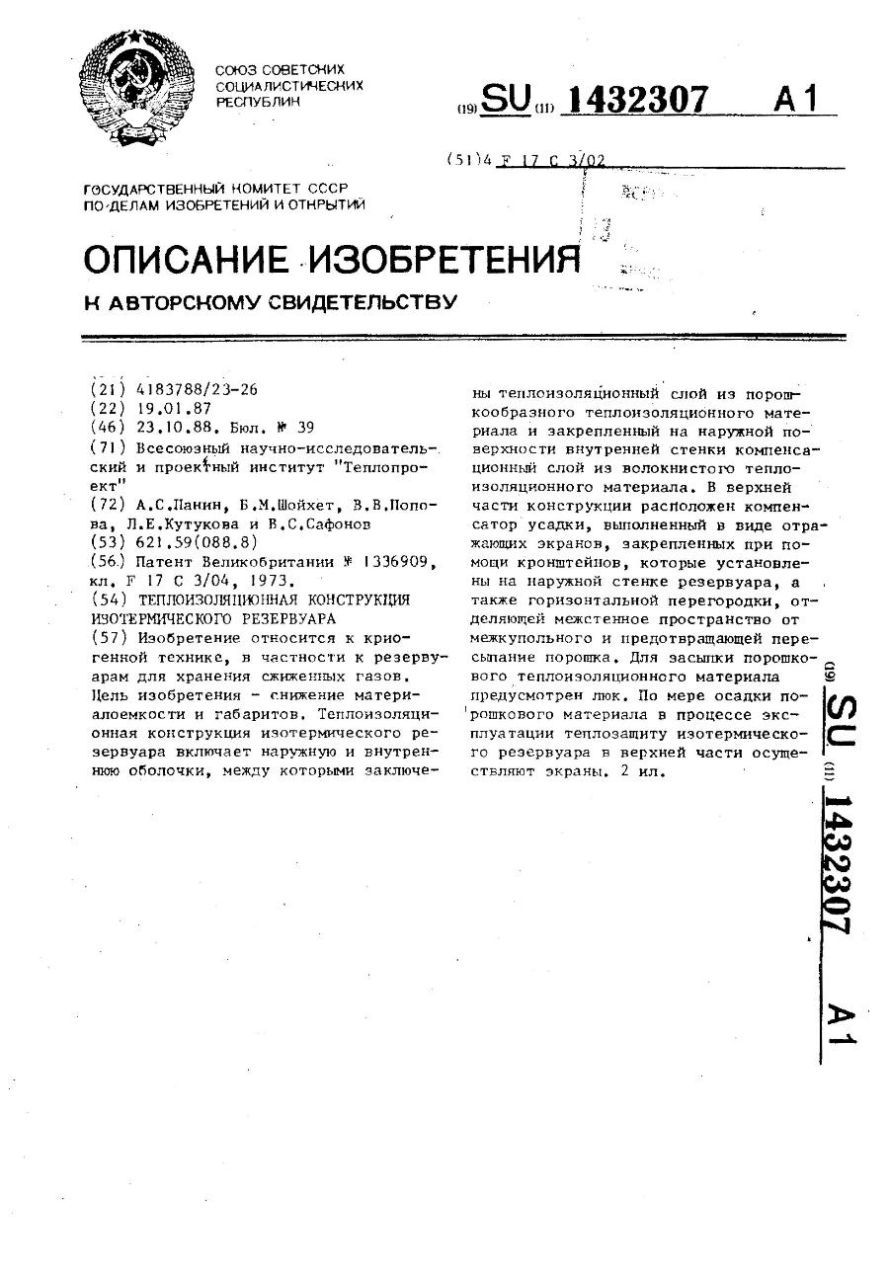

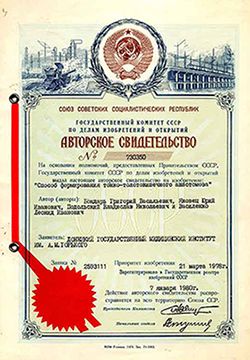

Патентованные изобретения

Разработанная ТЕПЛОПРОЕКТом конструкция тепловой изоляции изотермического резервуара применяется уже более 40 лет и показала свою эффективность.

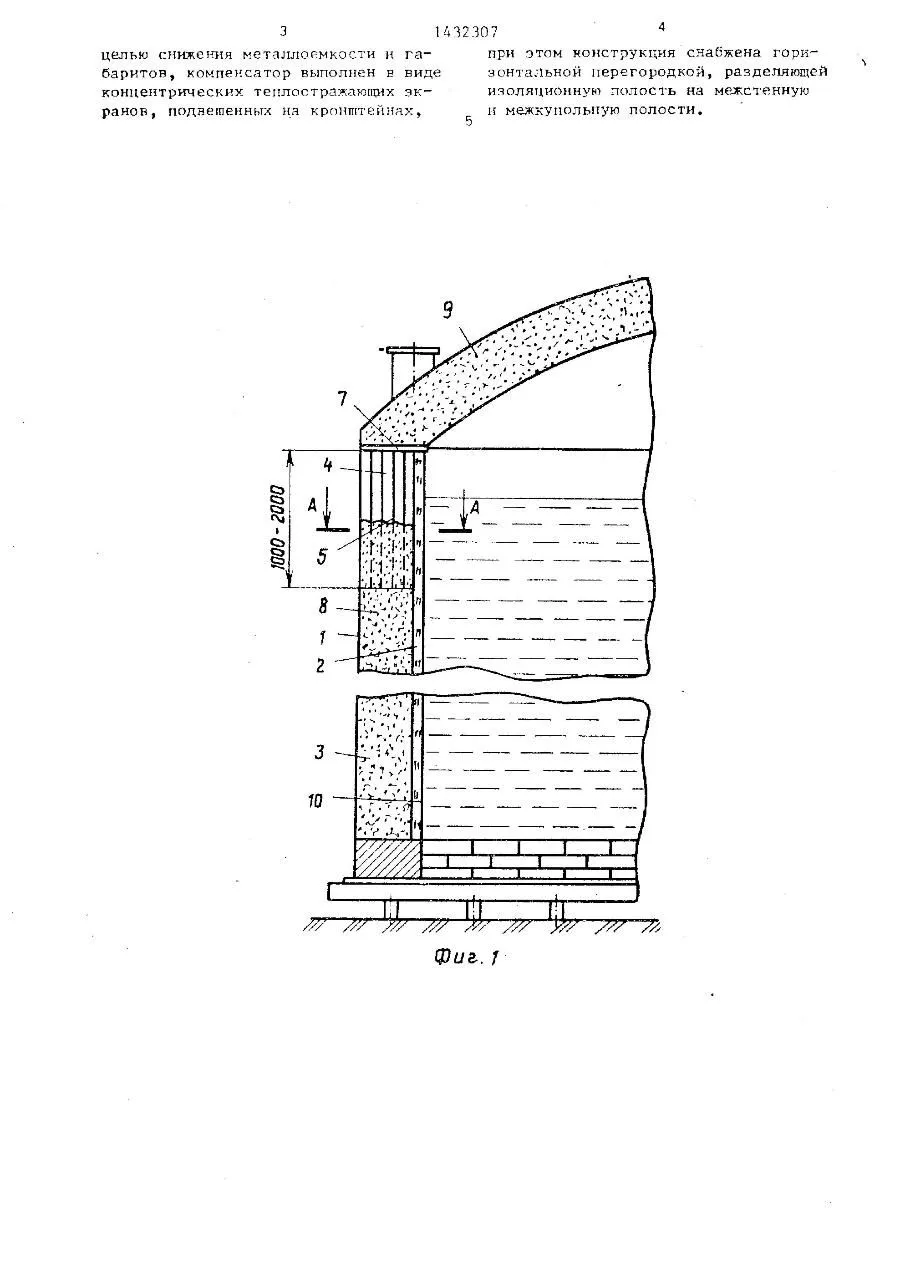

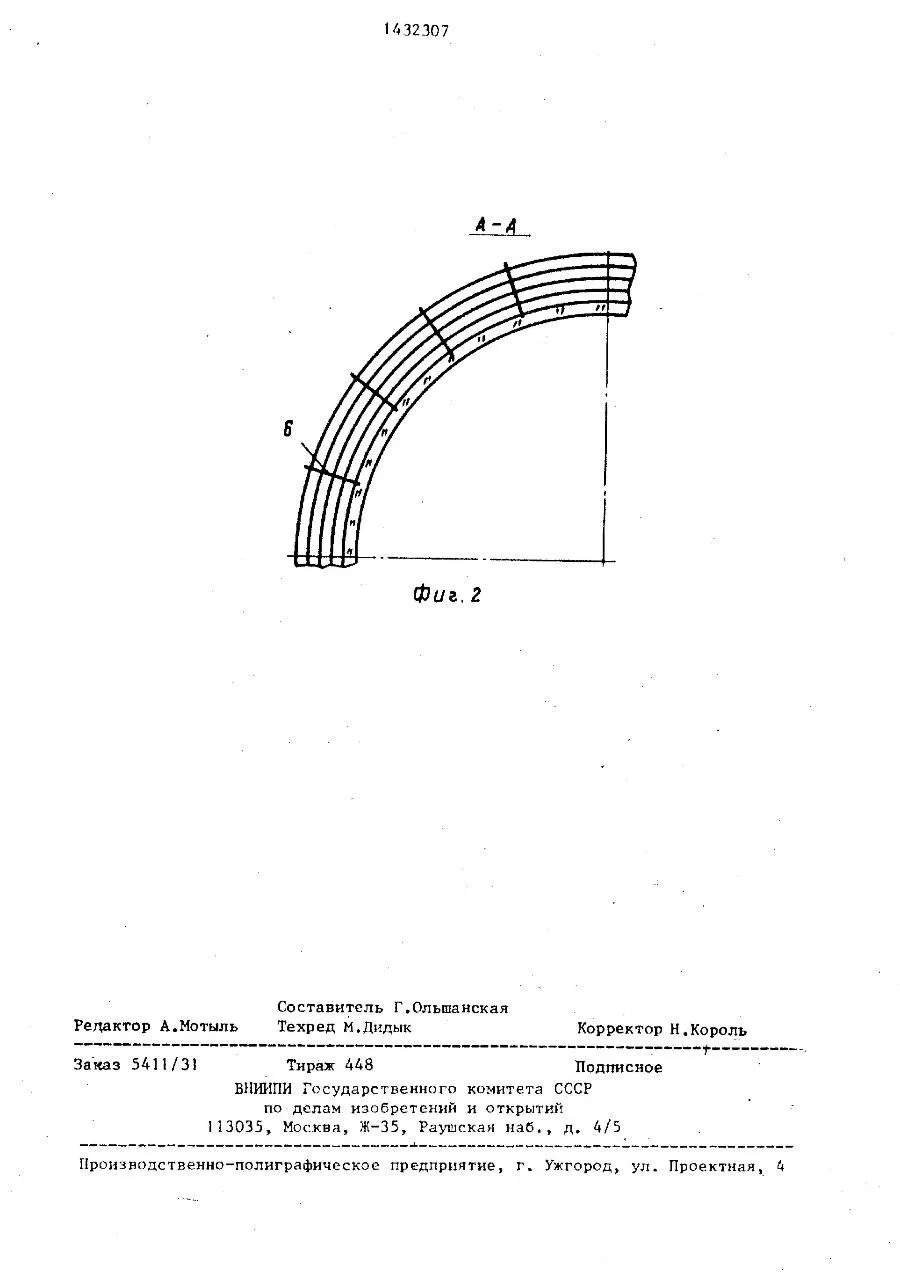

Изобретение относится к криогенной технике, в частности к резервуарам для хранения сжиженных газов. Цель изобретения - снижение материалоемкости и габаритов. Теплоизоляционная конструкция изотермического резервуара включает наружную и внутреннюю оболочки, между которыми заключены теплоизоляционный слой из порошкообразного теплоизоляционного материала и закрепленный на наружной поверхности внутренней стенки компенсационный слой из волокнистого теплоизоляционного материала. На текущий момент более 90% изотермических двустенных резервуаров имеют в своей конструкции компенсационный слой.

Меню

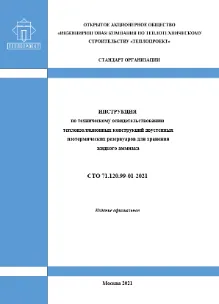

Стандарт организации

СТО 71.120.99-01-2021

Инструкция по техническому освидетельствованию теплоизоляционных конструкций двустенных изотермических резервуаров для хранения жидкого аммиака

 СТАНДАРТ ОРГАНИЗАЦИИ

Сотни выполненных проектов

за более, чем 40 лет работы

Разработанные типовые решения

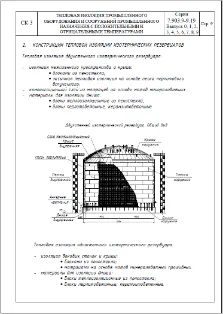

Типовая серия 7.903.9-9.19
Тепловая изоляция промышленного оборудования и объектов промышленного назначения с положительными и отрицательными температурами. Раздел- Конструкции тепловой изоляции изотермических резервуаров.
Инструкции и документация

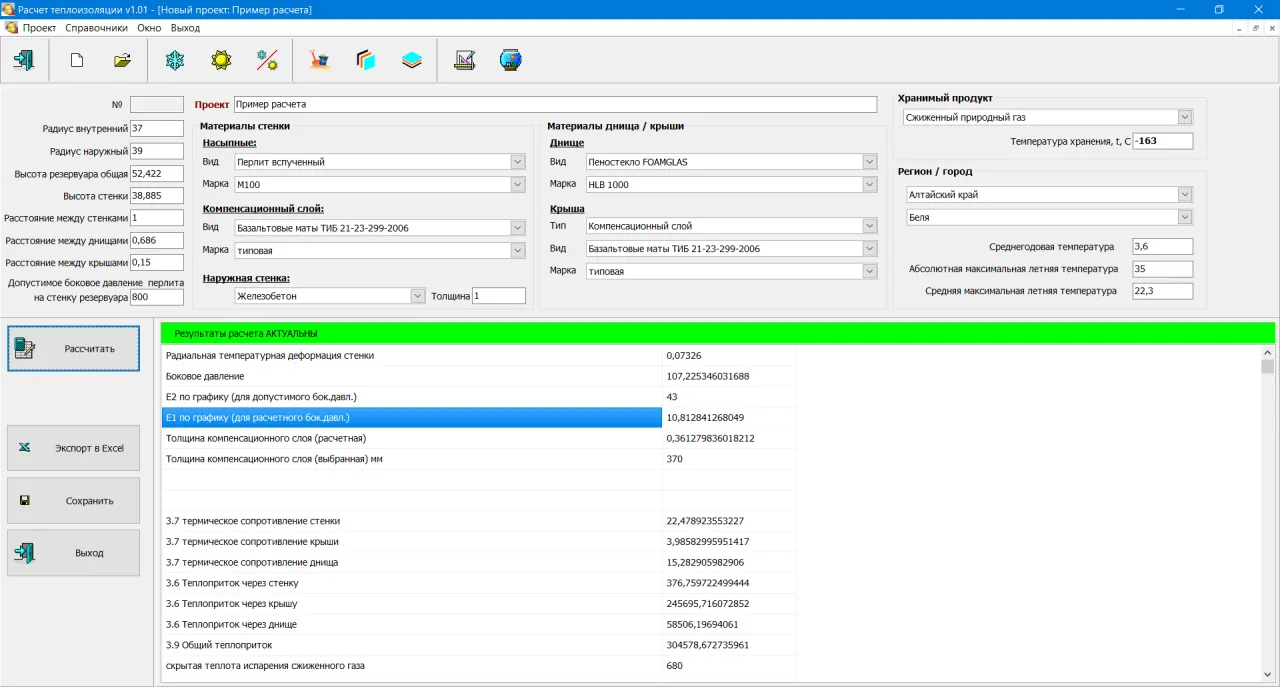

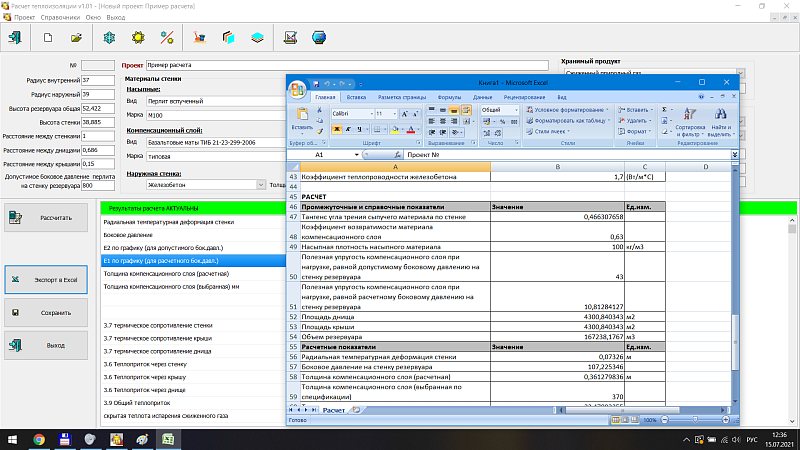

Выполняем расчеты

теплотехнические и прочностные расчеты
Расчет теплопритоков в изолированный резервуар, расчет утечки паров от испарения
Расчет давления слоя перлитовой засыпки
Расчет запаса песка перлитового в резервуаре
Расчет прочности материала теплоизоляции днища (Расчет прочности блоков из пеностекла)
Расчет давления на конструкцию теплоизоляции днища (Расчет давления на конструкцию теплоизоляции днища от веса стенки внутреннего резервуара)
Тепловой расчет для кратковременных температурных воздействий.
Тепловой расчет для длительных температурных воздействий
Расчет средних температур по сечению элемента и перепадов температур с учетом температурно-климатических воздействий

Из чего состоит ПРОЕКТ ?

авторский надзор и обследование конструкций тепловой изоляции не входят в стандартный набор работ
Теплотехнические расчеты
Проект тепловой изоляции изотермического резервуара включает в себя все необходимые теплотехнические расчеты конструкций
Проект конструкций
Проект тепловой изоляции днища, стенок и крыши изотермического резервуара
Прочностные расчеты
Расчет прочности материала теплоизоляции днища. Расчет давления на конструкцию теплоизоляции днища
Подбор материалов
Подбор необходимых материалов - важнейшая часть проекта тепловой изоляции. Мы предложим на выбор лучшие материалы известных производителей.
Авторский надзор
При необходимости заказчик заключает договор на авторский надзор в процессе строительства.
Обследования конструкций
Обследование конструкций ТИ производится на основании Приказа Ростехнадзора от 24.12.2018 N 636
